西门子插入式超声波流量计 ——大口径带压安装、分区计量的最佳选择

     【编者按:具有我公司安装专利技术的西门子插入式超声波流量计在安徽合肥城市生命线项目以及在合肥自来水公司、安徽宁国、安徽黄山、铜陵首创、安徽滁州、芜湖华衍、南京水务集团、江苏无锡、江苏靖江、江苏宿迁银控、徐州新沂、徐州首创、武汉东西湖、上海金山、江西樟树、宁波衢州、吉林松原、海口威立雅、广州中山、广州增城、河北石家庄、河北保定、辽宁本溪等大量水司大口径管网测量中得到广泛应用,高精度的测量和长期的稳定性深受客户好评,现在产品由于需求量的大增而供不应求,应广大水司及客户的要求,现将西门子插入式超声波流量计的有关技术性能及安装使用情况推送给大家,以供参考之用欢迎来电垂询,垂询电话:李先生13770927724】


数字化创新,无与伦比的抗噪声干扰技术,西门子超声波流量计解决方案给您带来精准的测量性能和可靠的长期运行,非常适用于大口径管道带压安装和分区计量

一、产品概述

1.测量范围0.02m/s~9m/s

2.测量精度0.5%~1.5%(取决于安装精度)

3.测量口径DN100-DN1200

4.环境温度-20℃~+65℃

5.介质温度-40℃~+200℃

6.采样频率0.5Hz~15Hz可调

7.防护等级传感器IP68,变送器IP67

8.模具定位,方便快捷,准确

9.测量信号点对点直射,过程中能量损耗小,具备极强的抗噪能力

10.仪表井单边间距最小600mm,极大节约用户土建成本

11.时差法原理,整个测量系统无需温度补偿

12.军工级换能器技术,长期抗疲劳,保证稳定性与测量精度

13.带压安装,无压损,无可动部件

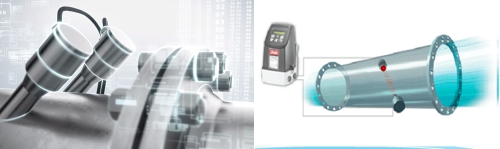

(声波发射原理)

、技术参数

变送器参数

1.现场显示:累计流量、瞬时流量、报警信息、电池电量等

2.变送单元:超低功耗微处理器、自诊断功能、电池电量管理程序等

3.动态量程比:400:1

4.信号输入:单双通道探头信号接入

5.信号输出:脉冲输出、Modbus RS485

6.仪表调试:红外通讯、PDM软件调试

7.供电方式:3.6V锂电池供电、或AV220供电、或DC24供电

8.电池寿命:5~6年,受远传采集频率影响

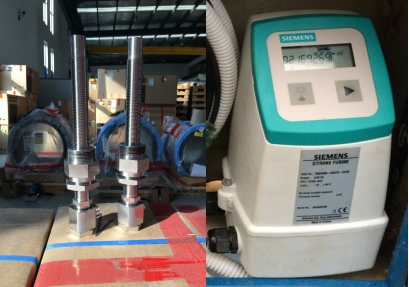

(超声波探头)                       FUS080变送器)

传感器参数

1.通道选择:单、双通道测量

2 .带压安装:支持带压安装最大压力10bar

3.在线维修:支持在线更换换能器,不停水拆卸传感器

4.适用管材:钢管,铸铁管,PE管

5.设备材质:316L

6.防护等级:IP68


                           (传感器现场图片)                                                  (探头工作原理)

三、表井制作要求

1、管道侧壁与井壁最小保证600mm间距,便于开孔操作。

2、沿管道走向直线距离最小保证1倍管径+1500mm间距,有利于传感器定位,保证足够的安装轴向距离。

3、管道底部与井底应最少最小保证100mm间距,便于夹具穿线。

4、在仪表井制作期间需要在井口边沿预留电缆穿线孔,采用6分镀锌管即可,如果仪表需要安装在现场,则需要将镀锌管穿至仪表箱内,便于电缆进入仪表箱。如果仪表需要安装在房间,则需要采用镀锌管穿至墙内挂表位置,其目的是除保护信号电缆外,还可以屏蔽电气干扰,保证有效测量。

5、变送器的防护等级是IP67,不能浸泡在水中,需要仪表箱保护,避免进水损坏,传感器防护等级是IP68,可以浸水。

6、为保证能够精确测量,必须保证安装位置的准确,即需要足够的工具操作空间,便于使用过程中的维护。

7、为便于排水,建议在井底制作积水坑。

8、仪表井要具有足够的强度,并配套足够强度的井盖,根据实际情况,除保护传感器之外,还避免杂物掉入和保护人员安全。

9、仪表井必须做防水处理并做稳固的钢梯,便于安装维护。


(表井尺寸示意图)

四、现场施工要求

1、在传感器安装之前必须按照要求做好仪表井,保障安装人员的施工安全,提供合适的安装条件;

2、在订货之前做好管道参数、材质、壁厚、内衬、外周长、安装点压力、电缆长度等数据统计,便于夹具制作;

3、现场提供AC220V电源用于开孔,碳钢管道需要提供专业的焊接人员及焊接设备;

4、为了保证进度需要制定详细的施工安排与配合计划,并需要有经验的人员对接和协调;

5、仪表安装位置由电缆长度确定,电池供电的FUS080最长电缆30米;

专用安装工具,准确的定位,使同声道测量传感器保证在一条直线上,这是保证长期测量精度及稳定性的重要措施。

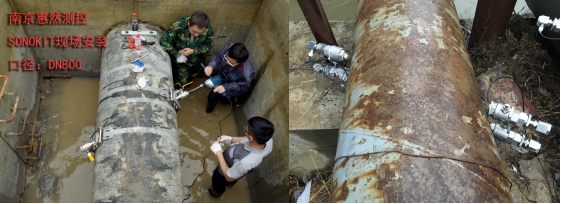

球墨铸铁管安装                                       ( 钢管安装

结语:

①FUS080+SONOKIT这种配置在分区计量中属于革命性的产品

②长达6年的电池使用时间,为用户在户外安装提供了完美的解决方案

③在大口径管道的使用中竞争力强

④精简的安装方式,不停水安装维护

⑤极小的表井尺寸,帮助用户有效的减少土建费用

⑥钢管、铸铁管、PE管等材质都能装,适应性强

⑦高精度,高重复性,是用户值得信赖的好产品

(西门子插入式超声波与西门子核查表在线比对效果一致




(撰稿:南京惠然测控技术有限公司技术部经理 李晓波)
